常用到FPC连接器的朋友,了解一些关于FPC连接器构成的原理是非常必要的事,那么FPC连接器构成是怎么样的呢?小编给你讲解一下这部分的内容:

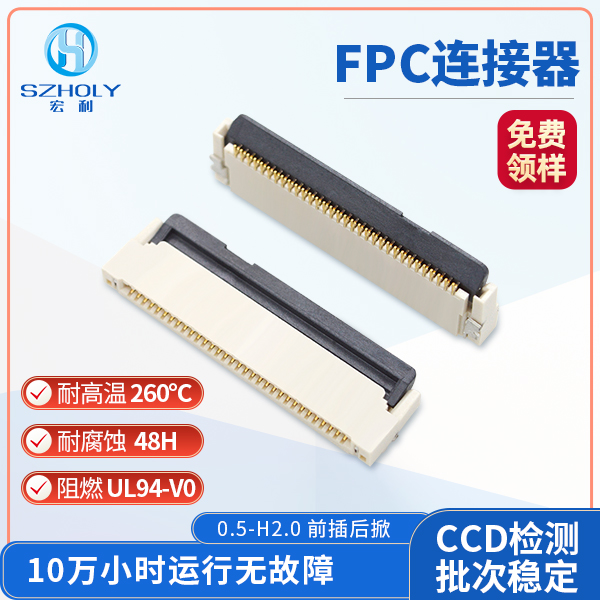

为了实现精密的集成化,FPC连接器构成越来越小型化,占用的空间也越来越薄,那么FPC连接器构成分别是:胶芯、端子、固定片、舌片这四部分组成.

1. 胶芯

FPC连接器的胶芯一般都是用LCP材质.胶芯内部是等间距的片状隔栏结构，使端子装配后,保持间距的排列和提供一定的拉力作用。FPC连接器的胶芯功能是保护端子,绝缘等.

2.FPC连接器端子

端子是FPC连接器的导通传输部分功能，制造都是冲压后电镀工艺,为了达到FPC连接器高密度的排列和更稳定的接触性能，FPC连接器端子采用窄片式的接触方式，材质选用导电性能和机械强度较好的磷青铜。

3.固定片

固定片的目的是用来加强FPC连接器与PCB之间的连接牢固性，而且可以避免因端子上承受的应力过大而损坏端子与PCB的焊接。具有给FPC连接器构成的元件定位,固定,增加附着力等.固定片不具备通电能力.

4.舌片(也叫锁扣,卡锁)

FPC连接器的舌片一般用黑色的LCP材料.舌片功能是压押排线，当FPC排线/FFC排线插入后，利用舌片来锁紧FPC排线/FFC排线,使其保持拉力强度。

看完这四点,相信您对Fpc连接器构成原理就有了基本的了解,如果您需要更详情的了解,欢迎与我们宏利连接器联系
