FFC是什么意思?怎么样是区分FFC的参数呢?在选型的过程中,要知道些什么呢?那就让小编带你一同去了解.

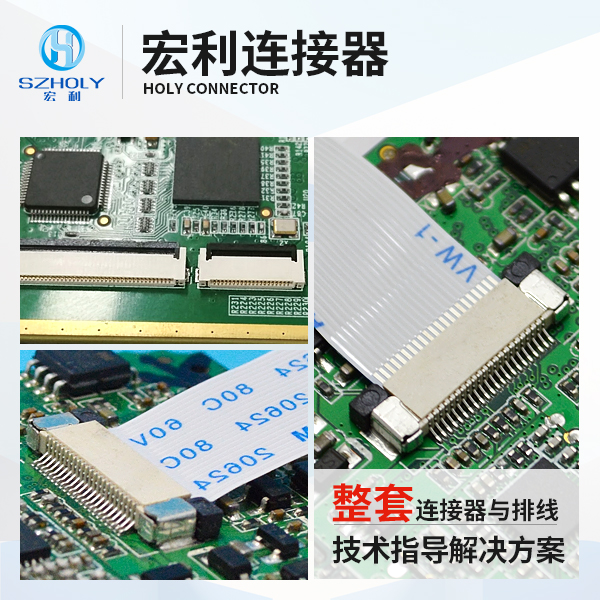

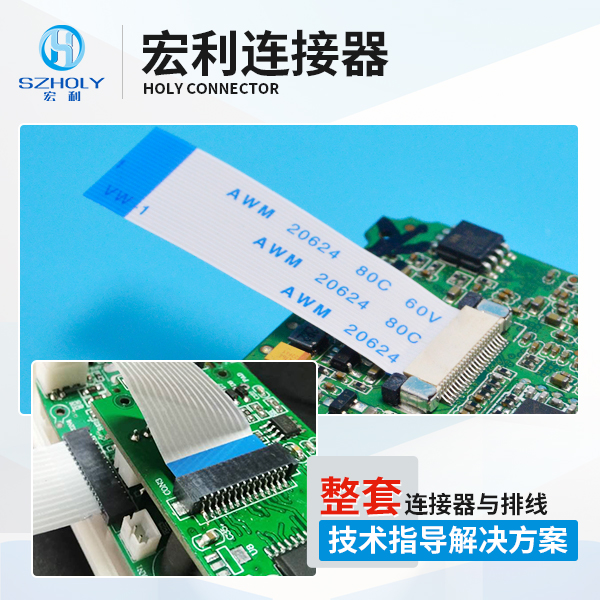

既然要了解FFC是什么意思,那就得先了解FFC的全称是什么?FFC排线又称Flexible Flat Cable(FFC),FFC可以任意选择导线数目及间距，使联线更方便，大大减少电子产品的体积，减少生产成本，提高生产效率，最适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆之用。

FFC目前其间距主要有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各种间距柔性电缆线。

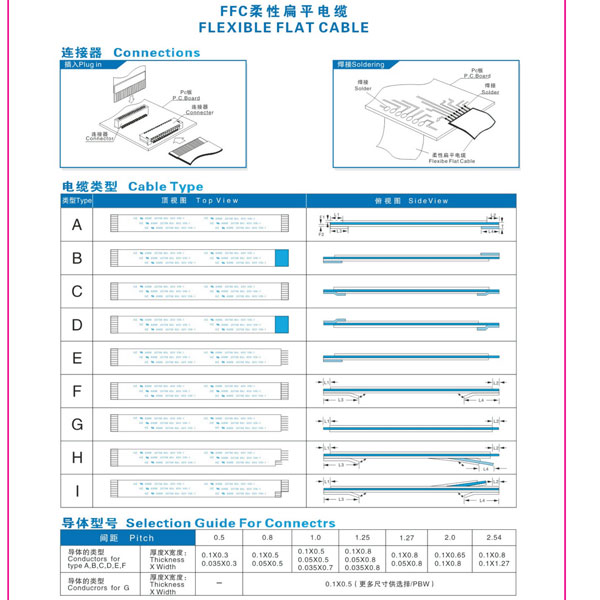

常用型号如下：

A型：两端连接且补强板粘贴在绝缘胶纸上；

B型：补强板交叉直接粘贴在绝缘胶纸上；

C型：两端补强板直接粘贴在导体上；

D型：两端补强板交叉直接粘贴在导体上；

E型：一端补强板贴在绝缘胶纸上，另一端直接焊锡；

F型：两端补强板直接贴在绝缘胶纸上，内部一半剥离；

G型：两端直接焊锡。

FFC技术参数：

导体数 N：排线中铜线导体的数目；

间距 P：相邻两条导体中心线之间的距离；

边距M：最外部一条导体中心线到排线边缘之间的距离：

全间距TP：最外部两条导体中心线之间的距离，TP=P*（N-1）；

总宽度W：排线两个边缘中间的距离，W=P*（N+1）；

总长度TL：排线两端的距离；

插入厚度TT：排线两个连接端的厚度；

目前广泛应用于各种打印机打印头与主板之间的连接，绘图仪、扫描仪、复印机、音响、液晶电器、传真机、各种影碟机等产品的信号传输及板板连接。在白色家电及办公设备中，几乎是无处不存在的产品。如果需要样品确认,欢迎马上咨询宏利连接器客服!
