    如何秒分fpc连接器 上接 下接 区别?小编用2张图片就能让你直观地看明白fpc连接器 上接 下接 区别在哪里.

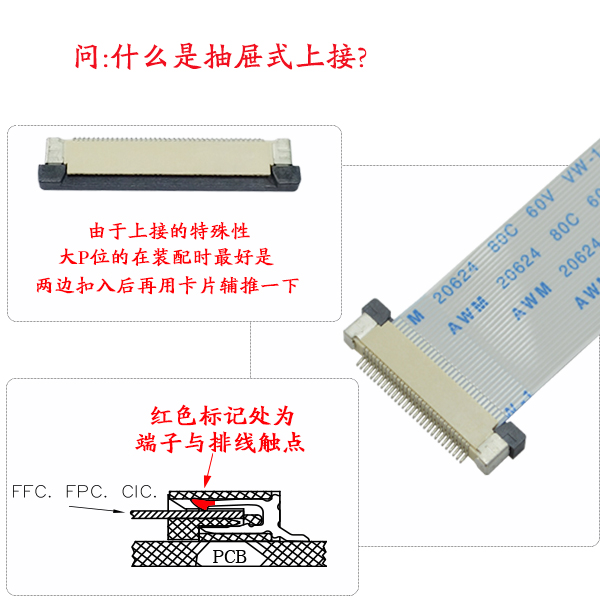

    第一,FPC连接器抽屉式平放在水平面或焊接贴在PCB板上,如果黑色的锁扣在下方,而且插入的FFC排线金手指面是朝上的,就称为抽屉式上接.FFC排线插入口的厚度为0.3±0.02mm,如下图:

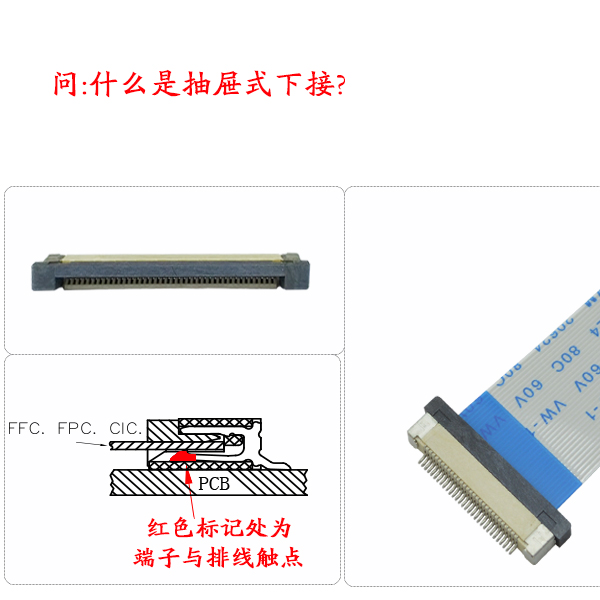

    第二,FPC连接器抽屉式平放在水平面或焊接贴在PCB板上,如果黑色的锁扣在上方,而且插入的FFC排线金手指面是朝下,就称为抽屉式下接.FFC排线插入口的厚度为0.3±0.02mm,

     第3:当然不止有fpc连接器 上接 下接；也还有其它类型的，如翻盖的一般都是下接触的,还有就是前插后掀式的是双面接触的,其主要就是看FPC连接器里的端子触点在哪个位置了.

    fpc连接器 上接 下接 区别还是比较简单的,只需要弄清FFC排线的插放方向.宏利连接器有0.3mm-3.96mm间距的FPC连接器,可以提供FPC连接器 封装尺寸 规格书图纸,欢迎立即咨询宏利连接器公司的客服.
