要知道fpc连接器的上接和下接是什么意思,fpc连接器的上接和下接只有抽屉式的才需要进行区分,小编就从fpc连接器的上接和下接两种进行简要地说明.

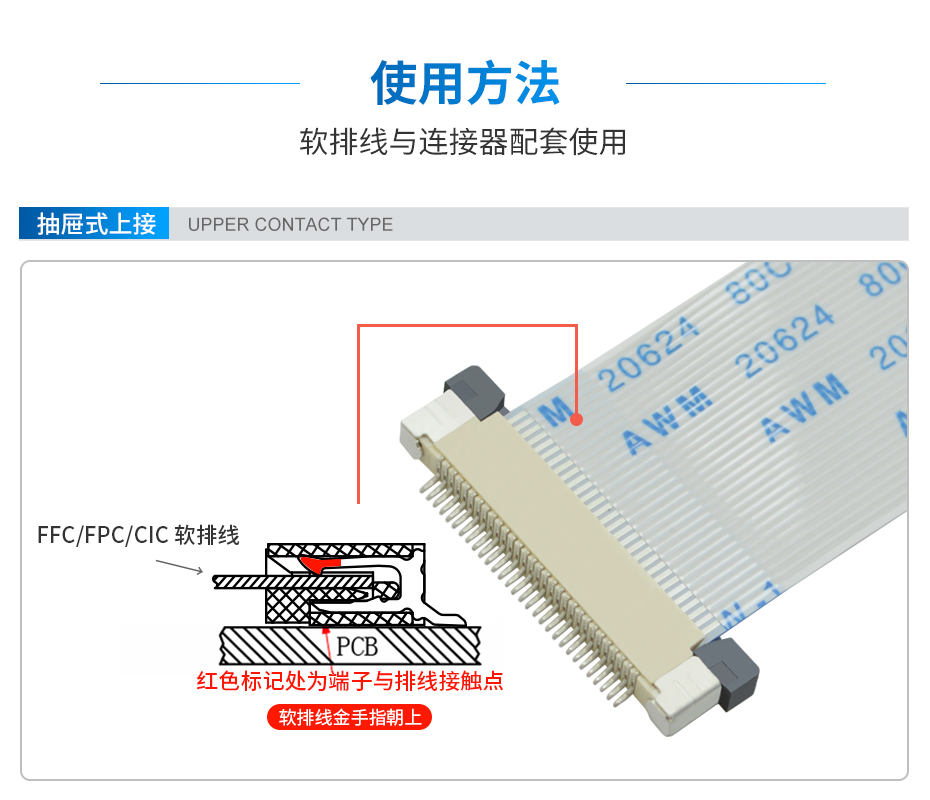

fpc连接器的上接和下接是什么意思,首先咱们先从FPC连接器抽屉式上接开始:把抽屉式的FPC连接器焊接/平放在PCB板上,黑色的锁扣在FPC连接器的下方,并且插入的FFC排线或FPC软板的金手指面是朝上插入的,那就是FPC连接器抽屉式上接。如下图:

第二点:如果黑色的锁扣在FPC连接器的上方,而且插入的FFC排线或FPC软板的金手指面是朝下插入的,那就是FPC连接器抽屉式下接。如下图

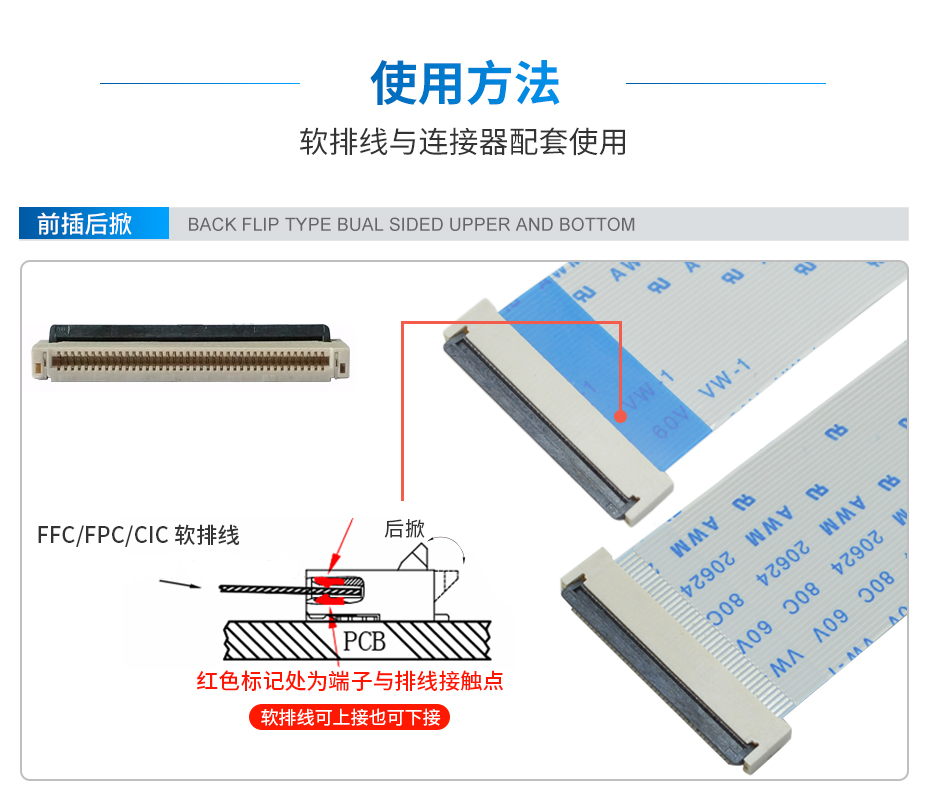

FPC连接器除了抽屉式上接和抽屉式下接外；也还有其它类型的，比如翻盖式的一般都是下接触的,前插后掀是属于双面接的，也就是上接或下接都可以,这些都是带有锁扣的，还有一种是NO-ZIF无锁式的双面接。同一间距不同厚度的产品,在其体积的长宽高上也会有所不同,厚度越低,其体积用的空间就越少.
