在产品生产加工过程当中，每一个细节都需要特别的注意，才可以生产出品质非常好的产品。1.0fpc连接器产品在生产加工过程当中，产品的基本构造是什么？包含胶片、舌片、端子、接地片。每一个构造对连接器的品质都有着直接的影响，只有每一个构造在品质上都是非常好的，才可以保证在产品的质量上是没有任何问题的。不同的构造在产品当中起的作用是什么呢？

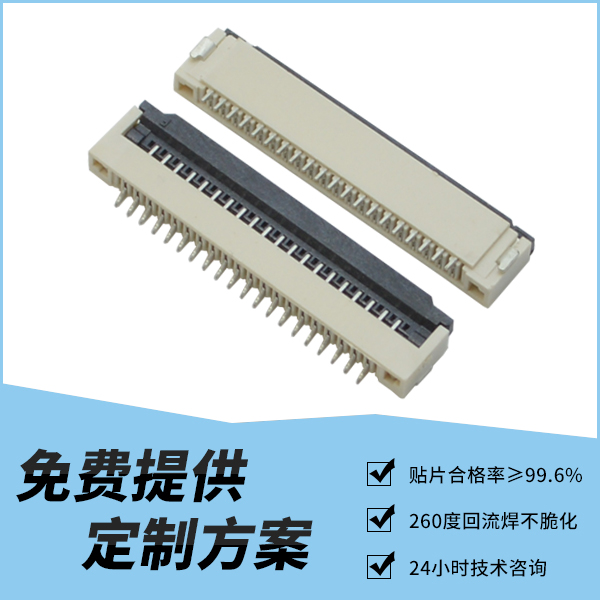

1.0fpc连接器的胶芯是一种塑胶体内部是等间距的片状隔栏结构，使端子装配后保持小间距的排列和提供一定的保持力，根据产品的使用要求，塑胶体要有足够的强度和韧性，且在SMT焊接前后都不能有翘曲变形。为了满足在SMT制程的要求，整个产品的端子焊接区都有严格的要求，有良好的平整度和共面度，通常业界的规范为共面度0.1max,否则会导致与PCB焊接不良而影响产品的使用效果。

1.0fpc连接器的舌片是一款与塑胶体相配合，当FPC插入后，利用舌片零件来锁紧FPC使用之保持一定的接触力，所以这款零件的刚性要比较强，使用效果才比较好。

1.0fpc连接器的端子是做为FPC的连接器接触部件来使用，为了达到连接器高密度的排列和更稳定的接触性能，FPC连接器端子采用窄片式接触方式，材质选用导电性能和机械强度比较好的产品，现在使用比较多的是磷青铜。

1.0fpc连接器接地片是属于焊接片用来加强连接器与PCB之间的连接牢固性，而且可以避免因端子上承受的应力过大而损坏端子与PCB的焊接，装配后焊接片要求与所有端子的共面度保持一致，这个产品不是所有的连接器当中都会使用，也是针对一些产品才会使用，是需要根据需求来选择的。

生产厂家在对产品生产加工时，如果可以保证每一个基本构造在品质上都能达到比较高的水准，生产加工出来的1.0fpc连接器在品质上就会比较有保障。只要有一个小的构件出现品质问题，1.0fpc连接器的品质就会受到影响，在使用效果上会存在问题。
